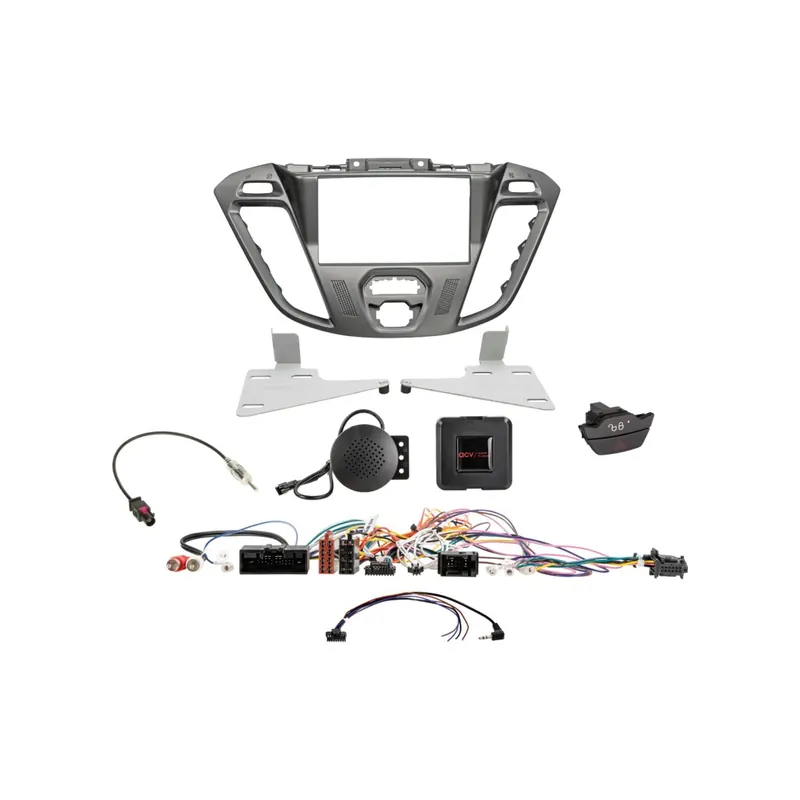

Radioanschlusskit mit LFB und Can Bus für Ford
– 2-DIN
– Farbe: Phönixsilber
– Lenkradfernbedienung
– CAN Bus
Für folgende Fahrzeuge geeignet:
Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min
Lenkradfernbedienung
PDC hinten unterstützt
Warntöne unterstützt
Fahrzeugeinstellungen unterstützt
Hinweis:
CAN Bus
Anschluss: 24 Pin Ford Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss: AMP Displaystecker > OEM Display
Anschluss: OEM Displaystecker > Interface
Anschluss: OEM AUX > Cinch(m) rot/weiß
Fahrzeuge mit Euro5 Abgasnorm
Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
Fahrzeuge mit OEM Display*
Fahrzeuge mit CD-Spieler unter dem Monitor
Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
Fahrzeuge ohne OEM 7″ Touchscreen Monitor
SYNC Funktionen und BT vor Montage deaktivieren:
SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
Nachrüstgerät ausschalten
Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
Einstellungen nur wie in der BDA beschrieben vornehmen
Im Falle von Fehlfunktionen im Einstellmodus:
Nach CAN Bus Ruhe erneut einstellen
Radioblenden Zubehör je nach OEM Gerät:
Ford Warnblinkschalter/Zentralverriegelungsschalter > Artikel: 261114-02
Ford Airbag Kontrollleuchte > Artikel: 261114-03
Ford Kartenhalter > Artikel: 261114-04
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
