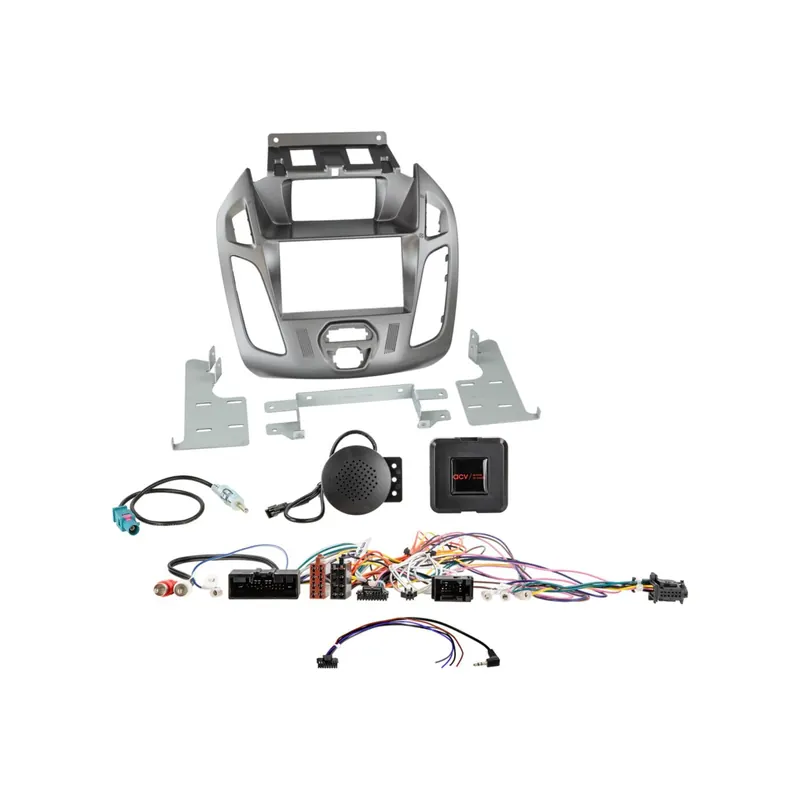

Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Ford Transit
– 2-DIN
– in den Farb – Variationen: Phoenixsilber, Nebula und Schwarz
– Lenkradfernbedienung
Für folgende Fahrzeuge geeignet:
Ford Transit Connect (PJ2) 12/2013 – 05/2018
Ford Transit Tourneo Connect (PJ2) 12/2013 – 05/2018
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min
Lenkradfernbedienung
PDC hinten unterstützt
Warntöne unterstützt
Fahrzeugeinstellungen unterstützt
*Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt
Hinweis:
CAN Bus
Anschluss: 24 Pin Ford Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss: AMP Displaystecker > OEM Display
Anschluss: OEM Displaystecker > Interface
Anschluss: OEM AUX > Cinch(m) rot/weiß
Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
Fahrzeuge mit OEM Display*
Fahrzeuge mit CD-Spieler unter dem Monitor
Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
Fahrzeuge ohne OEM 7″ Touchscreen Monitor
SYNC Funktionen und BT vor Montage deaktivieren:
SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
Nachrüstgerät ausschalten
Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
Einstellungen nur wie in der BDA beschrieben vornehmen
Im Falle von Fehlfunktionen im Einstellmodus:
Nach CAN Bus Ruhe erneut einstellen
Radioblenden Zubehör je nach OEM Gerät:
Ford Warnblinkschalter / Zentralverriegelungsschalter > Artikel: 261114-02
Ford Airbag Kontrollleuchte > Artikel: 261114-03
Ford Kartenhalter > Artikel: 261114-04
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Ford Transit
– 2-DIN
– in den Farb – Variationen: Phoenixsilber, Nebula und Schwarz
– Lenkradfernbedienung
Für folgende Fahrzeuge geeignet:
Ford Transit Connect (PJ2) 12/2013 – 05/2018
Ford Transit Tourneo Connect (PJ2) 12/2013 – 05/2018
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min
Lenkradfernbedienung
PDC hinten unterstützt
Warntöne unterstützt
Fahrzeugeinstellungen unterstützt
*Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt
Hinweis:
CAN Bus
Anschluss: 24 Pin Ford Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss: AMP Displaystecker > OEM Display
Anschluss: OEM Displaystecker > Interface
Anschluss: OEM AUX > Cinch(m) rot/weiß
Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
Fahrzeuge mit OEM Display*
Fahrzeuge mit CD-Spieler unter dem Monitor
Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
Fahrzeuge ohne OEM 7″ Touchscreen Monitor
SYNC Funktionen und BT vor Montage deaktivieren:
SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
Nachrüstgerät ausschalten
Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
Einstellungen nur wie in der BDA beschrieben vornehmen
Im Falle von Fehlfunktionen im Einstellmodus:
Nach CAN Bus Ruhe erneut einstellen
Radioblenden Zubehör je nach OEM Gerät:
Ford Warnblinkschalter / Zentralverriegelungsschalter > Artikel: 261114-02
Ford Airbag Kontrollleuchte > Artikel: 261114-03
Ford Kartenhalter > Artikel: 261114-04
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
