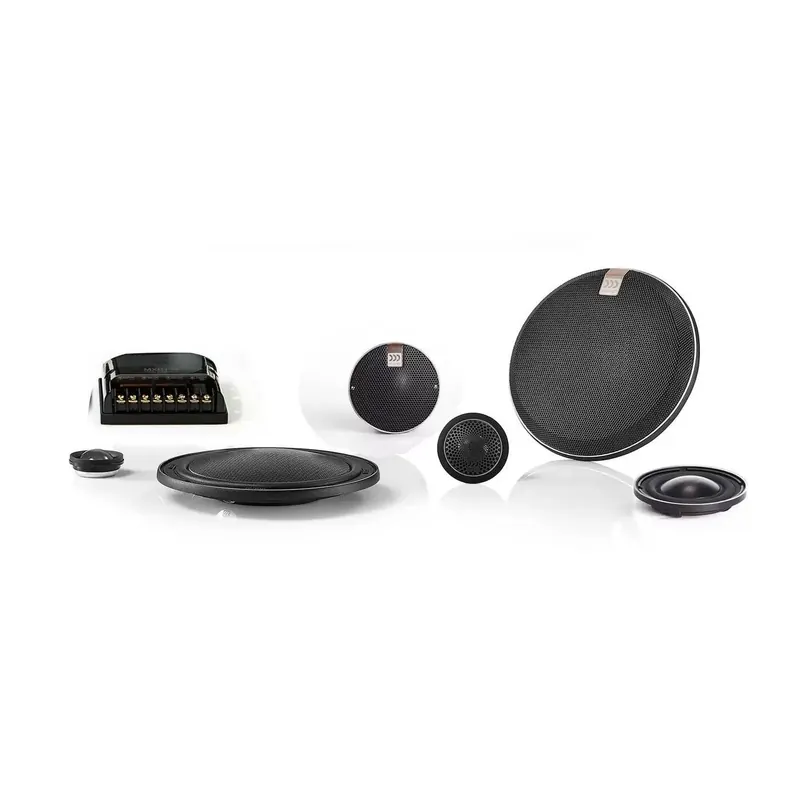

morel Virtus Nano Carbon 63

morel Virtus Nano Carbon 63

16cm 3-Wege Komponentensystem

Beschreibung:

Woofer
– Nennimpedanz: 4 Ohm
– Belastbarkeit: 100 Watt RMS
– Max. Trans. Belastbarkeit: 300 Watt RMS
– Empfindlichkeit (2,83 V/1M): 87 dB
– Frequenzgang: 50-5050 Hz
– Resonanz-Freq. Fs: 68 Hz
– Schwingspulen-Durchmesser: 54 mm
– Höhe der Schwingspule: 9,5 mm
– Schwingspulentyp/Former: Titanium
– Schwingspulendraht: Hexatech Aluminium
– DC-Widerstand: 3 Ohm
– Induktivität der Schwingspule. @1 kHz: 0,17 mH
– Magnet-System: Neodymium Vented
– HE-Magnetspalthöhe: 4 mm
– B-Flux Dichte: 3,85 T
– BL-Produkt/BXL: 6,51
– Max. Linear Ex./Xmax: ±3 mm
– Elektrischer Q-Faktor QES: 0,97
– QTS: 0,65
– QMS: 1,98
– Bewegte Masse MMS: 14 gr/Unze
– Äquiv. Can Air Load VAS: 11 L
– Effektive Kolbenfläche SD: 139 cm²
– Cone-Typ : Carbon
– Cone-Material: Carbon + Schaumstoff Kern
– Durchmesser: 165mm
– Einbautiefe: 17 mm
– Einbauausschnitt: 137 mm
– Gewicht: 0,45 kg

Mitteltöner
– Nennimpedanz: 4 Ohm
– Belastbarkeit: 60 Watt RMS
– Max. Trans. Belastbarkeit: 100 Watt RMS
– Empfindlichkeit (2,83 V/1M): 83 dB
– Frequenzgang: 200-5000 Hz
– Resonanz-Freq. Fs: 145 Hz
– Schwingspulen-Durchmesser: 20 mm
– Schwingspulentyp/Former: Kapton
– Schwingspulendraht: Hexatech Kupfer
– DC-Widerstand: 3,2 Ohm
– Magnet-System: Doppel Magnet Neodymium
– Membran-Material: Aluminium Anodized
– Membran Typ: Aluminium Formed Dome
– Durchmesser: 76,7 mm
– Einbautiefe: 9,3 mm
– Einbauausschnitt: 69 mm
– Gewicht: 0,7 kg

Tweeter
– Nennimpedanz: 8 Ohm
– Belastbarkeit: 80 Watt RMS
– Max. Trans. Belastbarkeit: 250 Watt RMS
– Empfindlichkeit (2,83 V/1M): 90 dB
– Frequenzgang: 1800-25000 Hz
– FS: 1200 Hz
– Schwingspulen-Durchmesser: 28 mm
– Schwingspulenkörper: Aluminium
– Schwingspulendraht: Kupfer
– DC-Widerstand: 5,2 Ohm
– Magnet System: Neodymium
– Dome Typ: Acuflex handbeschichteter Soft-Dome
– Dome Material: Seide
– Durchmesser: 43 mm
– Einbautiefe: 13,2 mm
– Einbauausschnitt: 47 mm
– Gewicht: 0,07 kg

Frequenzweiche:
– mich Hochton-Anpassung
– LP / BP / HP
– W: 500 Hz / 12 dB
– M: 18 dB/ 2200 Hz / 12 dB
– T: 2200 Hz / 6 dB
– Hochtöner + / – 2 dB

– Integra:
Integra ist ein Lautsprecher, der aus einem Tief- und einem Hochtöner besteht, die sich ein gemeinsames Chassis teilen. Im Gegensatz zu einem Koaxiallautsprecher ist der versenkte Hochtöner konzentrisch zur Tieftonmembran ausgerichtet. Dadurch wird der Phasenfehler minimiert und das Schallfeld ist in alle Richtungen konstant, wodurch eine nahezu perfekte zeitliche Ausrichtung erreicht wird.

– Neodym-Magnet:
Neodym ist der leistungsstärkste verfügbare Magnet und ermöglicht es Morel, kompakte Lautsprecher wie Hoch- und Mitteltöner zu entwickeln, die auf engstem Raum Platz finden, ohne die Klangqualität zu beeinträchtigen.

– Grand Dome-Geometrie:
Bei der Grand Dome Geometry-Membrantechnologie handelt es sich um ein steifes, konvexes Konusdesign, das eine exzellente Leistung außerhalb der Achse bietet und mehrere Montagepositionen im Fahrzeug ermöglicht. Das gut gedämpfte, steife Konusdesign ermöglicht es dem Lautsprecher, hervorragende mittlere Bassfrequenzen zu erzeugen.

– Kohlefaser-Konus:
Dieser Konus wurde von den Treibern unseres preisgekrönten Fat Lady-Lautsprechersystems abgeleitet und besteht aus zwei Außenhäuten aus Kohlefaser, die eine Schicht aus Rohacell, einem hochfesten, federleichten Schaumstoff, umschließen. Die Kombination bildet einen Konus, der leicht, stark und gut gedämpft ist, um eine natürlich unverfälschte Audiowiedergabe zu gewährleisten.

Download:
– Bedienungsanleitung
