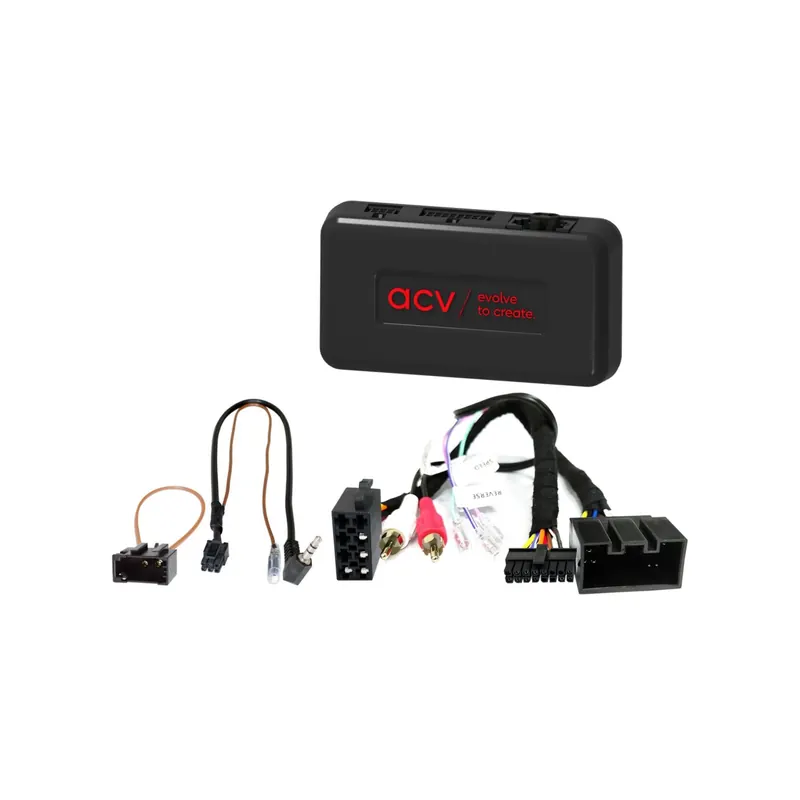

Lenkradfernbedienungsadapter Land Rover Range Rover III
– 20Pin Multilead Amp MOST
– Lenkradfernbedienung
Für folgende Fahrzeuge geeignet:
Land Rover Range Rover III (L322/Vogue) 09/2009 – 12/2012
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
OEM Soundsystem > Faderfunktion nicht unterstützt
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Hinweis:
CAN Bus
Anschluss: 20 Pin Land Rover Stecker
connector: OEM SWC > 3,5mm Jack / loose wire
connector: OEM amlified system > RCA(m) red/white
Connector: Fibre optic loop(f) MOST-ring > OEM display
Fahrzeuge mit Alpine OEM Touch Screen Gerät
Fahrzeuge mit OEM MOST Soundsystem
Fahrzeugeinstellungen nicht unterstützt
Datum/Uhrzeit Einstellungen nicht unterstütz
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio
Faderfunktion nicht unterstützt
Download:
– Bedienungsanleitung
