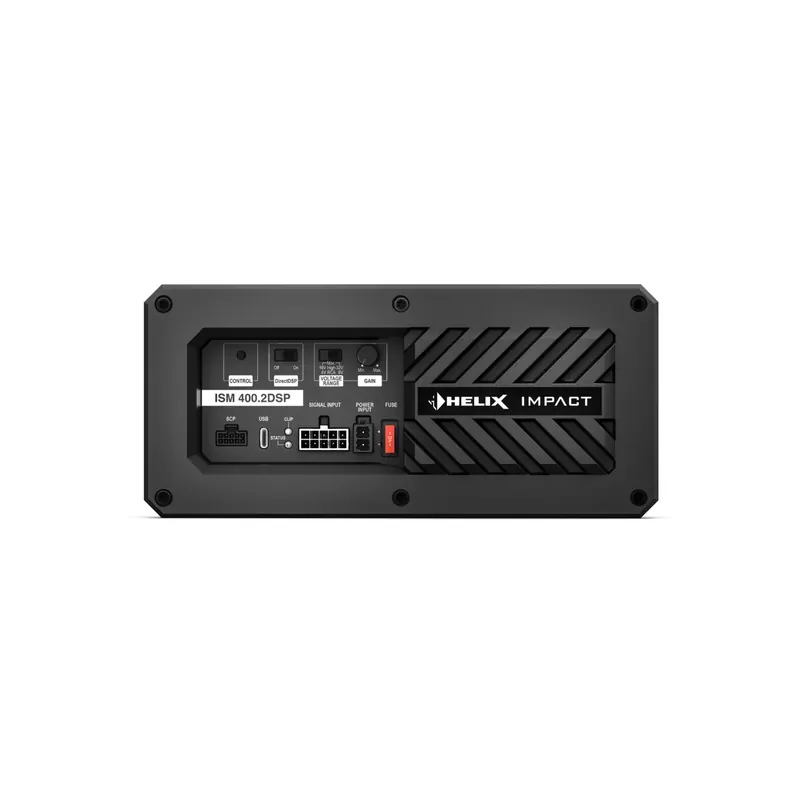

HELIX ISM 400.2DSP
2-Kanal-Subwoofer-Verstärkermodul mit DSP
Beschreibung:
Das Modul ist eine kompakte, leistungsstarke Lösung zur gezielten Subwoofer-Nachrüstung in modernen Fahrzeugen. Es verbindet hohe Ausgangsleistung, umfangreiche DSP-Funktionen und große OEM-Kompatibilität mit Features wie ADEP.3, ACO, Start-Stopp-Fähigkeit und automatischer Klangoptimierung. Damit eignet es sich sowohl für die Aufrüstung bestehender Werksanlagen als auch als Basis für individuelle aktive Subwoofer-Konzepte.
Technische Daten:
– Leistung RMS ≤ 1% THD+N @ 50 Hz:
@ 4 Ohm 2 x 130 Watt
@ 2 Ohm 2 x 200 Watt
@ 1 Ohm –
– gebrückt an 4 Ohm –
– gebrückt an 2 Ohm –
– Max. Leistung (≤ 10% THD+N) Bis zu 460 Watt RMS @ 2 x 2 Ohm
– Verstärkertechnologie Class HD
– Eingänge 2 x Cinch
– 2 x Hochpegel-Lautsprechereingang
– Eingangsempfindlichkeit Cinch: 0,4 – 4 Volt bzw. 0,8 – 8 Volt
– Hochpegel: 1,6 – 16 Volt bzw. 3,2 – 32 Volt
– Eingangsimpedanz Cinch: 47 kOhm
– Hochpegel: 9 – 33 Ohm
– Ausgänge 2 x Lautsprecherausgang
– 1 x AISA-Signalausgang
– Ausgangsspannung Cinch –
– Frequenzbereich 10 Hz – 20.000 Hz
– DSP Auflösung 64 Bit
– DSP Rechenleistung 1 x 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
– Abtastrate 48 kHz
– DSP Typ 1 x Audio Signalprozessor
– Signalwandler A/D: BurrBrown 32 Bit
– D/A: AKM 32 Bit
– Signal- / Rauschabstand (A-bewertet) 102 dB @Maximalleistung
– Klirrfaktor (THD @ 50 Hz, 1 W an 4 Ohm) < 0,005 %
– Klirrfaktor (THD+N @ 50 Hz, 1 W an 4 Ohm) < 0,015 %
– Dämpfungsfaktor 85
– Betriebsspannung 10,5 – 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
– Leistungsaufnahme DC 12 V ⎓ 45 A max.
– Leerlaufstromaufnahme 260 mA
– Max. Remote-Ausgangsstrom –
– Betriebstemperaturbereich -40 °C bis +70 °C
– Sicherung 1 x 40 A LP-Mini-Stecksicherung
– Zusätzliche Features Start-Stopfähigkeit, Clipping LED, DirectDSP-Schalter, Smart Control Port, 32 Bit CoProcessor, Masseschalter, Highlevel-Eingang mit automatischer Einschaltung
– Abmessungen (H x B x T) 54 x 231 x 105 mm
Kompatibilität:
IMPACT 2 x 2 Ohm Gehäusesubwoofer:
– IK ES10.1-DVC2 MK2
– IK E8.1-DVC2 MK2
Features:
– 2-Kanal-Subwoofer-Verstärkermodul mit 1-Kanal-DSP für saubere, druckvolle Bass-Erweiterungen in modernen Fahrzeugen
– Ideal zur Subwoofer-Nachrüstung in Werksanlagen dank integriertem DSP und belastbarem Stereo-Highlevel-Eingang bis 32 V RMS
– Geeignet zur direkten Umrüstung passiver 2 x 2 Ohm IMPACT-Gehäusesubwoofer durch Austausch des Anschlussterminals
– Gute Basis für individuell gebaute aktive Subwoofer-Lösungen
– Bis zu 460 W RMS Maximalleistung an 2 x 2 Ohm
– Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis 18 V, auch für moderne Elektrofahrzeuge geeignet
– Kompakte Bauweise und geringe Wärmeentwicklung durch hohen Wirkungsgrad
– 64-Bit-Fixed-Point-Audio-DSP mit hochwertigen AD-/DA-Wandlern für präzise Signalverarbeitung
– Highlevel-Eingang mit ADEP.3 zur störungsfreien Integration in OEM-Soundsysteme
– Zusätzliche Einschaltautomatik über Musiksignal
– ACO 32-Bit-CoProcessor mit erweiterten System- und DSP-Funktionen
– AISA und InputEQ zur Analyse und Korrektur von Eingangssignalen
– DLC und RTC für dynamische, lautstärkeabhängige Klangregelung
– TuneEQ zur automatisierten Equalizer-Einstellung
– Augmented Bass Processing für stärkere und tiefere Basswiedergabe
– SCP (Smart Control Port) für Fernbedienungen und Zubehör
– DirectDSP-Funktion für ungefilterte Signalweitergabe an die Endstufe
– Konfiguration und Klangabstimmung über DSP PC-Tool 6 inklusive Presets für IMPACT-Gehäusesubwoofer
– Power Save Modus zur Reduzierung der Leistungsaufnahme bei fehlendem Musiksignal
Lieferumfang:
1 x Subwoofer Verstärkermodul HELIX IMPACT ISM 400.2DSP
3 x Anschlusskabel
1 x USB Kabel
1 x Sicherung
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Das Modul ist eine kompakte, leistungsstarke Lösung zur gezielten Subwoofer-Nachrüstung in modernen Fahrzeugen. Es verbindet hohe Ausgangsleistung, umfangreiche DSP-Funktionen und große OEM-Kompatibilität mit Features wie ADEP.3, ACO, Start-Stopp-Fähigkeit und automatischer Klangoptimierung. Damit eignet es sich sowohl für die Aufrüstung bestehender Werksanlagen als auch als Basis für individuelle aktive Subwoofer-Konzepte.
Download:
– Bedienungsanleitung
