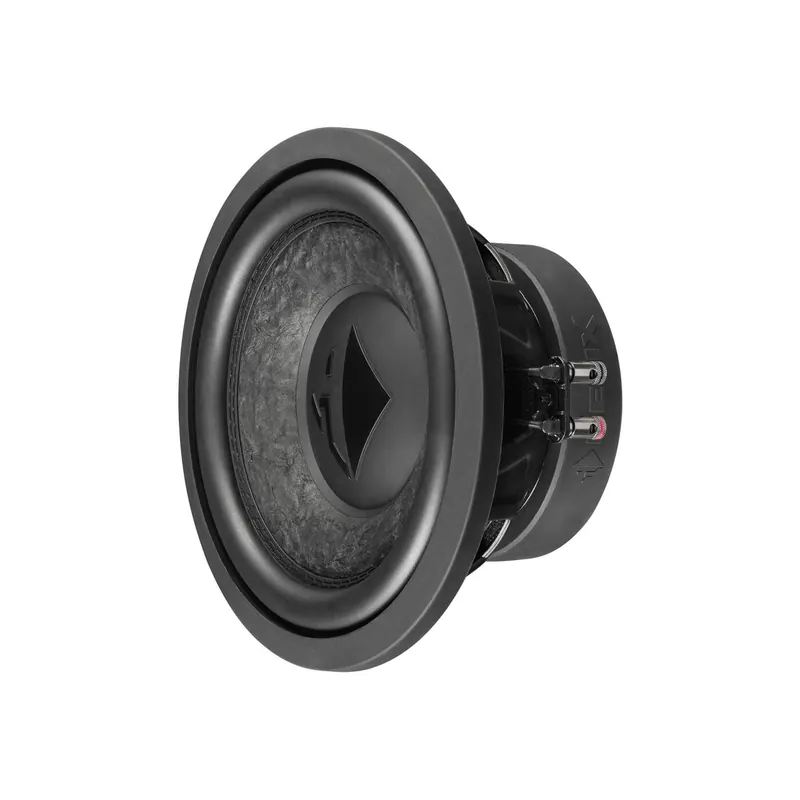

Helix IK W10 DVC2
25cm Subwoofer
Beschreibung:
Technische Daten:
– Modell: IK W10-DVC2 – 2 x 2 Ohm
– Belastbarkeit (RMS / Max.): 300 / 600 Watt
– Impedanz: 2 x 2 Ω
– Gleichstromwiderstand (Re): 2 x 1,6 Ω
– Resonanzfrequenz (Fs): 36 Hz
– Mechanische Güte (Qms): 4,50
– Elektrische Güte (Qes): 0,43
– Gesamtgüte (Qts): 0,39
– Nachgiebigkeit (Cms): 218 μm/N
– Äquivalentvolumen (Vas): 34 L
– Kraftfaktor (B*I): 12,3 Tm
– Wirkungsgrad (SPL): 91,0 dB @ 2,83V / 1m; 88,0 dB @ 1W / 1m
– Membranfläche (Sd): 333 cm²
– Bewegte Masse (Mms): 91 g
– Membranmaterial: Handgeschöpfte Papiermembran
– Mechanischer Widerstand (Rms): 4,56 kg/s
– Schwingspulendurchmesser: 50,8 mm
– Schwingspulenwickelbreite: 24 mm
– Max. linearer Membranhub (Xmax): +/- 8,0 mm
– Außendurchmesser: 262 mm
– Einbaudurchmesser: 232 mm
– Einbautiefe: 126 mm
Empfohlene Gehäusevolumina:
Geschlossenes Gehäuse:
– Nettovolumen: 12 L
– Untere Grenzfrequenz (-3dB): 53 Hz
– Empfohlene DSP-Einstellungen:
“Self-Define” Hochpass: 45 Hz / Q = 1,5
EQ Filter: 120 Hz / Q = 1,0 / -3 dB
Bassreflex-Gehäuse:
– Nettovolumen: 19 L
– Reflex-Kanaldurchmesser: 70 mm
– Reflex-Kanalfläche: 38 cm²
– Reflex-Kanallänge: 22 cm
– Tunnelabstimmungsfrequenz (Fb): 43 Hz
– Untere Grenzfrequenz (-3dB): 43 Hz
– Empfohlene DSP-Einstellungen:
“Self-Define” Hochpass: 37 Hz / Q = 1,5
EQ Filter: 115 Hz / Q = 0 ,7/ -2 dB
Features:
– 2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen
– Handgeschöpfte Papiermembran für exzellente Impulstreue
– Doppelte Belüftung der Schwingspule
– Langhubige Gummisicke für hohe mechanische Belastbarkeit
– Solide Druckterminals
– Für kompakte Gehäuse optimiertes Magnetsystem
– Robuste Magnetabdeckung mit HELIX-Schriftzug
– Gitter und Abdeckring im Lieferumfang enthalten
– Souveräne Bassperformance aus kompakten Abmessungen
Die IMPACT Subwooferlinie bietet mit den neuen KW-Einzelchassis kraftvolle Basslieferanten für den Einsatz in sehr kompakten Gehäusen. Besonders wenn es darum geht, den vorhandenen Platz im Fahrzeug durch eine individuelle Subwoofer-Gehäuseform optimal auszunutzen eröffnen diese Woofer völlig neue Möglichkeiten, ohne dafür irgendwelche akustischen Kompromisse eingehen zu müssen.
– Clever bis ins Detail
Die extrem harte Membran aus handgeschöpften Papierfasern in Verbindung mit dem hochbelastbaren Antriebssystem setzt nicht nur Verstärkerleistung lässig und ohne Kompressionseffekte in mächtigen Schalldruck um, sondern punktet klanglich genauso bei subtilen Beats.
– Flexibler Anschluss – 2 x 2 oder 1 x 2 Ohm
Die Chassis gibt es wahlweise als 1 x 2 Ohm (SVC2) oder 2 x 2 Ohm (DVC2) Variante. So findet sich für jede erdenkliche Verstärkerkonfiguration – egal ob Monoblock, Zweikanalendstufe oder auch Multikanalverstärker – immer der passende Woofer, um das Maximum an Leistung herausholen zu können.
– „All inclusive“ Self-Made-Enthusiasten
Ein solides Schutzgitter sowie ein Abdeckring sind selbstredend im Lieferumfang enthalten. Für optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz sowie DSP-Einstellungen.
Lieferumfang:
1 x Subwoofer HELIX IK W10
1 x Schutzgitter
1 x Abdeckring
1 x Datenblatt
Download:
– Technische Daten DVC2
