Helix Ci5 W200FM-S3

Helix Ci5 W200FM-S3

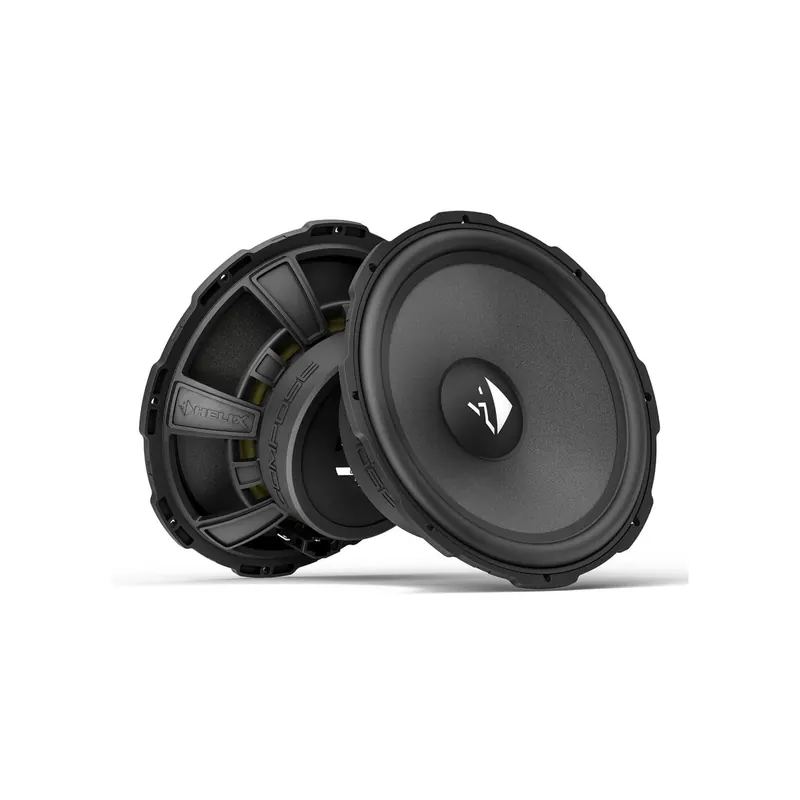

20cm Tieftöner

Beschreibung:

Technische Daten:
– Belastbarkeit: 125 Watt RMS, 175 Watt Max.
– Impedanz: 3 Ohm
– Frequenzbereich nach IEC 60268-23 18: 30 Hz – 8.450 Hz
– Wirkungsgrad: 93 dB @ 2,83 V / 1 m, 89 dB @ 1 W / 1 m
– Membranfläche: 211 cm²
– Membranmaterial: Silikatbeschichtete Papiermembran
– Schwingspulendurchmesser: 35 mm
– Schwingspulenwickelbreite: 15,6 mm
– Max. linearer Membranhub (82 % BL): +/- 5,5 mm
– Max. mechanischer Membranhub: +/- 12,7 mm
– Außendurchmesser: 195 mm
– Einbaudurchmesser: 173,5 mm
– Einbautiefe: 65,8 mm

Elektroakustische Spezifikationen:

Gleichstromwiderstand Re: 3,2 Ohm
Resonanzfrequenz Fs: 57,1 Hz
Mechanische Güte Qms: 3,74
Elektrische Güte Qes: 0,84
Gesamtgüte Qts: 0,68
Nachgiebigkeit Cms: 344 µm/N
Äquivalentvolumen Vas: 21,7 L
Kraftfaktor BL: 5,6 Tm
Wirkungsgrad SPL: 93 dB @ 2,83 V / 1 m, 89 dB @ 1 W / 1 m
Bewegte Masse Mms: 22,7 g
Mechanischer Widerstand Rms: 2,16 kg/s
Membranfläche Sd: 211 cm²
Max. linearer Membranhub Xlin (82 % BL): +/- 5,5 mm
Max. mechanischer Membranhub Xmax: +/- 12,7 mm
Technische Daten durch Messungen mit dem KLIPPEL Analyzer System belegt

Features:

– 200 mm Advanced Tief/ Mitteltöner mit hoher Klangperformance und vielseitigen Integrationsmöglichkeiten
– Hoher Wirkungsgrad und 3-Ohm-Technologie zur maximierten Leistungsabgabe des Verstärkers
– Silikatbeschichtete Papiermembran für eine tiefe, kontrollierte Basswiedergabe und einen breitbandigen Mitteltonbereich
– Für den Einsatz in 2-Wege-Systemen sowie in 3-Wege-Setups entwickelt
– Mit Glasperlen verstärkter High-Tech Polymer-Verbundkorb für hohe Steifigkeit und geringe Resonanzen
– Speziell geformte Gummisicke für großen linearen Membranhub
– Aluminium-Kalotte als Dustcap zur Reduzierung von Partialschwingungen im Bereich der Membranmitte und zur Optimierung des Frequenzgangs im oberen Mitteltonbereich
– Große 35-mm-Schwingspule für geringe thermische Kompression und hohe Belastbarkeit
– Kompakte Abmessungen bei gleichzeitig großer Membranfläche entsprechend typischer 200-mm-Chassis
– ProConnect-Anschlussterminal nach automotivem Standard für konventionelle Lautsprecherkabel sowie optional erhältliche WireKits
– ProConnect ermöglicht mit passenden WireKits einen schnellen, arretierten und verpolungssicheren Anschluss
– Leistungsstarkes Magnetsystem mit tiefer Resonanzfrequenz für kraftvolle Basswiedergabe und hohen Schalldruck
– Kompatibel mit optional erhältlichen fahrzeugspezifischen FlexMount200 Adapterringen für eine akustisch optimierte Integration in der Original-Einbauposition
– Kompatibel mit optional erhältlichen WireKits für einen fahrzeugspezifischen und rückrüstbaren Anschluss an den Original-Fahrzeugkabelbaum

Der 200 mm Advanced Tieftöner verbindet eine hohe Belastbarkeit mit einem wirkungsgradstarken 3-Ohm-Konzept und ist sowohl für 2-Wege- als auch für 3-Wege-Systeme ausgelegt. Die silikatbeschichtete Papiermembran unterstützt eine kontrollierte Tieftonwiedergabe und ermöglicht gleichzeitig einen breit nutzbaren Mitteltonbereich.

Für eine präzise Arbeitsweise setzt der Tieftöner auf einen steifen, mit Glasperlen verstärkten Polymer-Verbundkorb, eine speziell geformte Gummisicke und eine 35 mm große Schwingspule. Die Aluminium-Dustcap reduziert Partialschwingungen im Bereich der Membranmitte und unterstützt einen gleichmäßigen Frequenzgang im oberen Mitteltonbereich. Trotz des Außendurchmessers von nur 195 mm bietet das Chassis eine Membranfläche, wie sie für typische 200-mm-Tieftöner üblich ist.

Das ProConnect-Terminal erleichtert die Integration sowohl mit klassischen Lautsprecherkabeln als auch mit optionalen fahrzeugspezifischen WireKits. In Kombination mit FlexMount200 Adapterringen lässt sich der Tieftöner professionell und akustisch optimiert in zahlreichen Original-Einbaupositionen installieren. Die angegebenen technischen Daten wurden mit dem KLIPPEL Analyzer System messtechnisch belegt.

Download:
– Bedienungsanleitung
