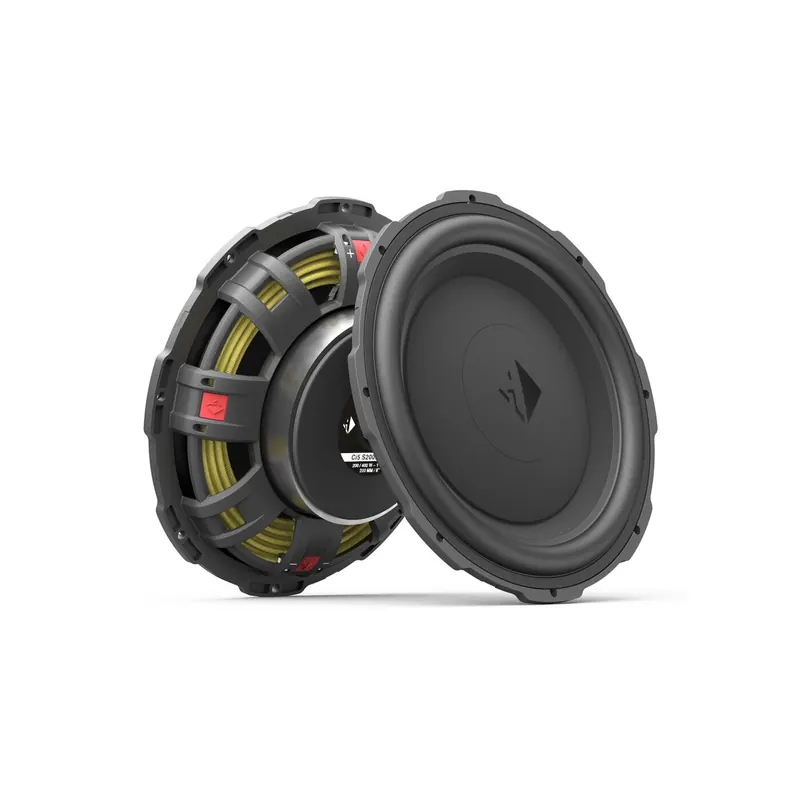

Helix Ci5 S200FM-S2

Helix Ci5 S200FM-S2

20cm Subwoofer

Beschreibung:

Technische Daten:

• Belastbarkeit RMS / Max.: 200 / 400 Watt
• Impedanz: 1 x 2 Ω
• Gleichstromwiderstand: 1,8 Ω
• Frequenzbereich: 25 Hz – 500 Hz
• Resonanzfrequenz: 47 Hz
• Mechanische Güte: 9,12
• Elektrische Güte: 0,79
• Gesamtgüte: 0,73
• Nachgiebigkeit: 297 µm/N
• Äquivalentvolumen: 15,7 L
• Kraftfaktor: 5,1 Tm
• Wirkungsgrad: 92 dB @ 2,83V / 1m, 86 dB @ 1W / 1m
• Membranfläche: 194 cm²
• Bewegte Masse: 38 g
• Membranmaterial: Gespritztes Polypropylen
• Mechanischer Widerstand: 1,29 kg/s
• Schwingspulendurchmesser: 38 mm
• Schwingspulenwickelbreite: 20,6 mm
• Max. linearer Membranhub: +/- 7,8 mm
• Außendurchmesser: 195 mm
• Einbaudurchmesser: 173,5 mm
• Einbautiefe: 47,0 mm

Elektroakustische Spezifikationen:

• Re: 1,8 Ω
• Fs: 47 Hz
• Qms: 9,12
• Qes: 0,79
• Qts: 0,73
• Vas: 15,7 L
• Cms: 297 µm/N
• BL: 5,1 Tm
• SPL: 92 dB @ 2,83V / 1m, 86 dB @ 1W / 1m

Features:

• Außergewöhnlich hohe Auslenkung
• Hybrid-Flat-Woofer-Konzept
• Chassis mit 1 x 2 Ohm Schwingspule
• Minimale Einbautiefe von 47 mm
• Kompakte Abmessungen bei maximaler Performance
• Leichte und steife Polypropylen Membran
• Glasperlen verstärkter High-Tech Polymer-Verbundkorb
• Leistungsstarkes Magnetsystem
• FlexMount200 Technologie

Der HELIX COMPOSE Ci5 S200FM-S2 ist ein 200 mm Hybrid-Lautsprecher, der eine perfekte Balance zwischen Tieftöner und Subwoofer bietet. Mit einer linearen Auslenkung von +/- 7,8 mm und einer Belastbarkeit von 200 Watt RMS, liefert er eine beeindruckende Tieftonwiedergabe selbst bei hohen Pegeln. Dank seiner geringen Einbautiefe von nur 47 mm ist er ideal für BMW-Untersitz- und Mercedes Spritzwandanwendungen geeignet. Die FlexMount200 Technologie ermöglicht eine einfache und akustisch optimierte Integration in zahlreichen Fahrzeugen. Der High-Tech Polymer-Verbundkorb und die Polypropylen Membran sorgen für eine hervorragende Klangqualität und geringe Resonanzen.

Download:
– Bedienungsanleitung
