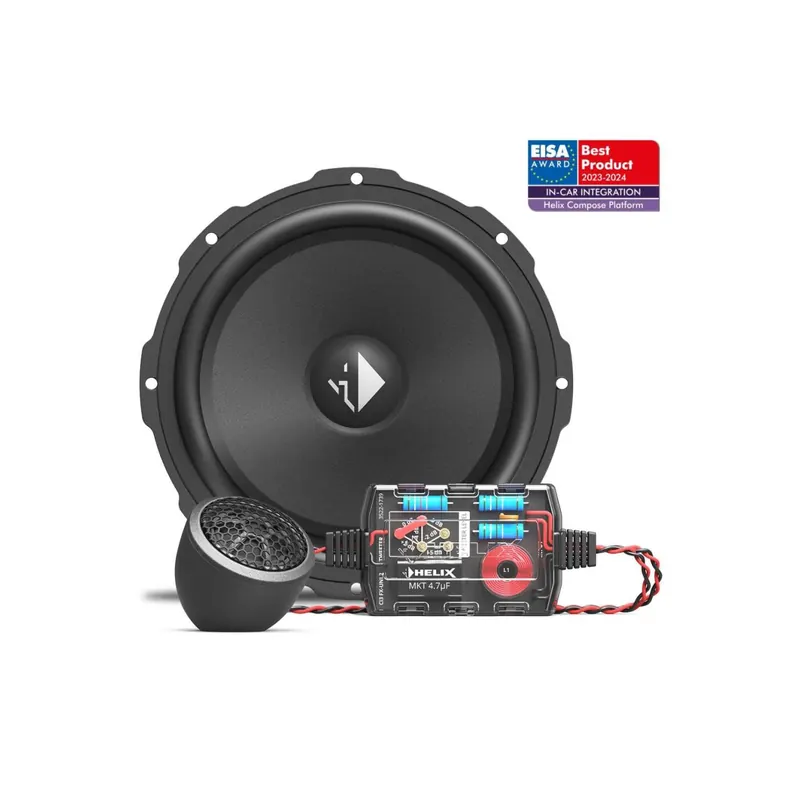

Helix Ci3 K165.2FM-S2 MK2

Helix Ci3 K165.2FM-S2 MK2

16cm 2-Wege Komponentensystem aus der Compose Serie

Beschreibung:

Technische Daten:
– Belastbarkeit: 100 Watt RMS, 150 Watt Max.
– Impedanz System: 2 Ohm
– Lautsprechertyp: 2-Wege Komponentensystem
– Frequenzbereich: 60 Hz – 25.000 Hz
– Wirkungsgrad: 94 dB @ 2,83 V / 1 m, 88 dB @ 1 W / 1 m
– Außendurchmesser Hochtöner: 32,0 mm
– Außendurchmesser Tiefmitteltöner: 165,0 mm
– Einbaudurchmesser Hochtöner: 32,0 mm
– Einbaudurchmesser Tiefmitteltöner: 142,0 mm
– Einbautiefe Hochtöner: 9,8 mm
– Einbautiefe Tiefmitteltöner: 60,7 mm
– Abmessungen Frequenzweiche: 103,3 x 50,4 x 25,0 mm
– Hochtöner: 20 mm Performance-Hochtöner
– Hochtönermembran: Schwarze Aluminiumkalotte
– Hochtönermagnet: Neodym
– Tiefmitteltöner: 165 mm
– Tiefmitteltönermembran: Papier mit Cenosphere-Beschichtung
– Tiefmitteltönerkorb: High-Tech Polymer-Verbundkorb mit Glasperlenverstärkung
– Dustcap Tiefmitteltöner: Polyurethan-Kalotte
– Schwingspulendurchmesser Tiefmitteltöner: 25 mm
– Schwingspulenwickelbreite Tiefmitteltöner: 11,3 mm
– Maximaler linearer Membranhub Tiefmitteltöner: +/- 3,7 mm
– Schwingspulendurchmesser Hochtöner: 20 mm
– Frequenzweiche: Separat, kompakte Bauform
– Frequenzweiche Hochtöner: 12 dB Hochpass
– Frequenzweiche Tiefmitteltöner: 6 dB Tiefpass
– Hochtonpegelanpassung: 6-stufig
– Hochtonschutz: Integriert

Elektroakustische Spezifikationen:
Re Tiefmitteltöner: 1,8 Ohm
Fs Tiefmitteltöner: 74 Hz
Qms Tiefmitteltöner: 3,92
Qes Tiefmitteltöner: 0,92
Qts Tiefmitteltöner: 0,74
Cms Tiefmitteltöner: 370 μm/N
Vas Tiefmitteltöner: 8,8 l
BL Tiefmitteltöner: 3,4 Tm
Sd Tiefmitteltöner: 133 cm²
Mms Tiefmitteltöner: 12,5 g
Rms Tiefmitteltöner: 1,48 kg/s
Impedanz Tiefmitteltöner: 3 Ohm
Impedanz Hochtöner: 4 Ohm
Fs Hochtöner: 1800 Hz

Features:
– 2-Wege Performance Speaker Kit mit vielseitigen Integrationsmöglichkeiten
– Hoher Wirkungsgrad und 2-Ohm-Technologie für maximale Leistungsabgabe des Verstärkers
– COMPOSE Connect und ProConnect Steckverbindungen nach automotivem Standard
– Sicherer und nicht verpolbarer Anschluss
– 20-mm-Performance-Hochtöner mit schwarzer Aluminiumkalotte
– Präzise, klare und detailreiche Hochtonwiedergabe
– Hochwertige Aluminiumkalotte mit geringem Gewicht und hoher Steifigkeit
– Verfeinerter, hocheffizienter Neodym-Magnet
– Kompaktes Hochtöner-Design mit verschiedenen Montageoptionen
– Gehäuse für versenkten und angewinkelten Hochtönereinbau im Lieferumfang enthalten
– 165-mm-Tiefmitteltöner mit Cenosphere-beschichteter Papiermembran
– Präzise und detailreiche Klangwiedergabe
– High-Tech Polymer-Verbundkorb mit Glasperlenverstärkung
– Hohe Steifigkeit und geringe Resonanzen
– Leistungsstarkes Magnetsystem für hohen Wirkungsgrad und optimales Impulsverhalten
– Polyurethan-Dustcap zur Optimierung des oberen Mitteltonbereichs
– Separate Frequenzweiche mit kompakten Abmessungen
– 6-stufige Hochtonpegelanpassung mit integriertem Hochtonschutz
– 12 dB Flankensteilheit für den Hochtöner
– 6 dB Tiefpass für den Tiefmitteltöner
– Kompatibel mit optionalen WireKits für fahrzeugspezifischen, rückrüstbaren Anschluss
– Kompatibel mit optionalen FlexMount165 und FlexMount20 Adapterringen
– Akustisch optimierte Integration an Original-Einbaupositionen möglich

Kompatibilität:
FlexMount20
FlexMount165
FlexConnect WireKits

Dieses 2-Wege Komponentensystem kombiniert einen 165-mm-Tiefmitteltöner mit Cenosphere-beschichteter Papiermembran und einen kompakten 20-mm-Hochtöner mit schwarzer Aluminiumkalotte. Die 2-Ohm-Technologie ist auf eine hohe Leistungsabgabe des Verstärkers ausgelegt, während der hohe Wirkungsgrad eine dynamische Wiedergabe unterstützt. Der verstärkte Polymer-Verbundkorb, das leistungsstarke Magnetsystem und die abgestimmte Frequenzweiche sorgen für eine kontrollierte und detailreiche Klangwiedergabe. Durch COMPOSE Connect, ProConnect sowie die Kompatibilität mit FlexMount20, FlexMount165 und FlexConnect WireKits lässt sich das System flexibel und professionell in viele Fahrzeuge integrieren.

Download:
– Bedienungsanleitung
